DOC022.80.80041 2100Q濁度儀 用戶手冊 |
| 目錄 規格 3 基本信息 3 安全信息 3 危險信息使用 4 警告標簽 4 認證 4 產品概述 4 產品組件 5 安裝 5 安裝電池 5 用戶界面及導航 7 用戶界面 7 顯示屏說明 7 導航 8 啟動 8 開啟和關閉儀表。 8 更改語言 8 更改日期和時間 8 標準操作 8 使用試樣 ID 8 使用操作員 ID 9 使用 StablCal® 標準校準濁度計 9 濁度測量 9 測量說明 9 濁度測量步驟 10 數據管理 10 關于保存的數據 10 查看數據日志 10 |
目錄 刪除數據日志 11 發送已保存的數據 11 高級操作 11 顯示對比度 11 電源管理 11 設置聲音選項 11 安全選項 11 啟用安全選項 11 查看儀表信息 12 校準 12 校準選項 12 校準標準概覽 13 StablCal® RapidCal™ 校準 14 驗證選項 15 校準驗證（驗證校準） 15 讀數模式 15 在試樣容器上涂抹硅油 16 建立單個容器索引 16 維護 17 清潔儀表 17 存放試樣容器 18 更換電池 18 更換燈泡 18 故障排除 21 更換部件與配件 22 更換部件 22 配件 22 |
第3頁
| 規格 產品規格如有變化，恕不另行通知
|
基本信息 對于因本手冊中的任何不足或遺漏造成的直接、間接、特別、附帶或結果性損失，制造商概不負責。制造商保留隨時更改本手冊和手冊中描述的產品的權利，如有更改恕不另行通知或承擔有關責任。修訂版可在制造商的網站上找到。 安全信息 請?jiān)诓痖_本設備包裝、安裝或使用本設備前，完整閱讀本手冊。特別要注意所有的危險警告和注意事項。否則，可能會對操作者造成嚴重的人身傷害，或者對設備造成損壞。要確保本設備所提供的防護措施不受破壞，請不要使用本手冊規定之外的方法來安裝或使用設備。 |
第4頁
|
危險信息使用
請閱讀貼在儀器上的所有標簽和標記。如未遵照這些安全標簽的指示操作， 則可能造成人身傷害或儀器損壞。儀器上如有標志，則手冊中會提供危險或小心說明。
|
認證
加拿大無線電干擾產生設備法規（Canadian Radio Interference-Causing Equipment Regulation），IECS-003，A 類：制造商支持測試記錄留存。此 A 類數字設備符合加拿大干擾產生設備法規的所有要求。 Cet appareil numèrique de la classe A respecte toutes les exigences du Rëglement sur le matériel brouilleur du Canada. FCC 第 15 部分，“A”類限制 制造商支持測試記錄留存。該設備符合 FCC 規定第 15 部分的要求。設備操作滿足以下兩個條件：

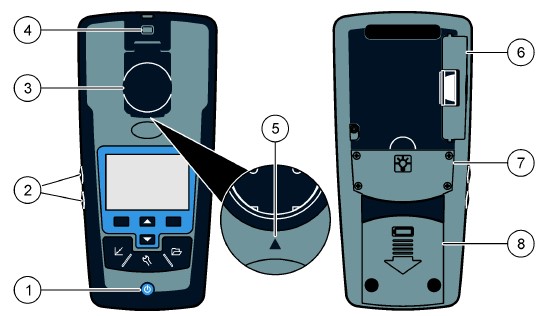

產品概述 2100Q 和 2100Qis 便攜式濁度計可測量的濁度范圍介于 0 至 1000 NTU(FNU) 之間。該便攜式儀表可由四節 AA 電池供電，主要用于現場使用。數據可保存并傳輸?shù)酱蛴C(jī)、計算機或 USB 存儲設備。 |
警 告
|

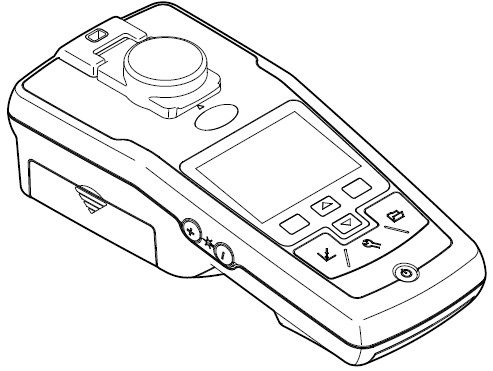

圖1 產品概述

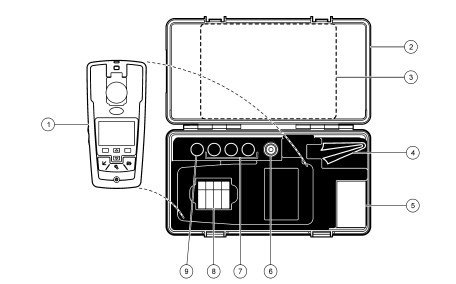

產品組件 請參閱圖 2，確保已收到所有組件。這些物品如有任何缺少或損壞，請立即與廠家或銷售代表聯系。 |
圖 2 2100Q組件
安裝
|
||||||||||||||||||||||||||||||||||||||||||

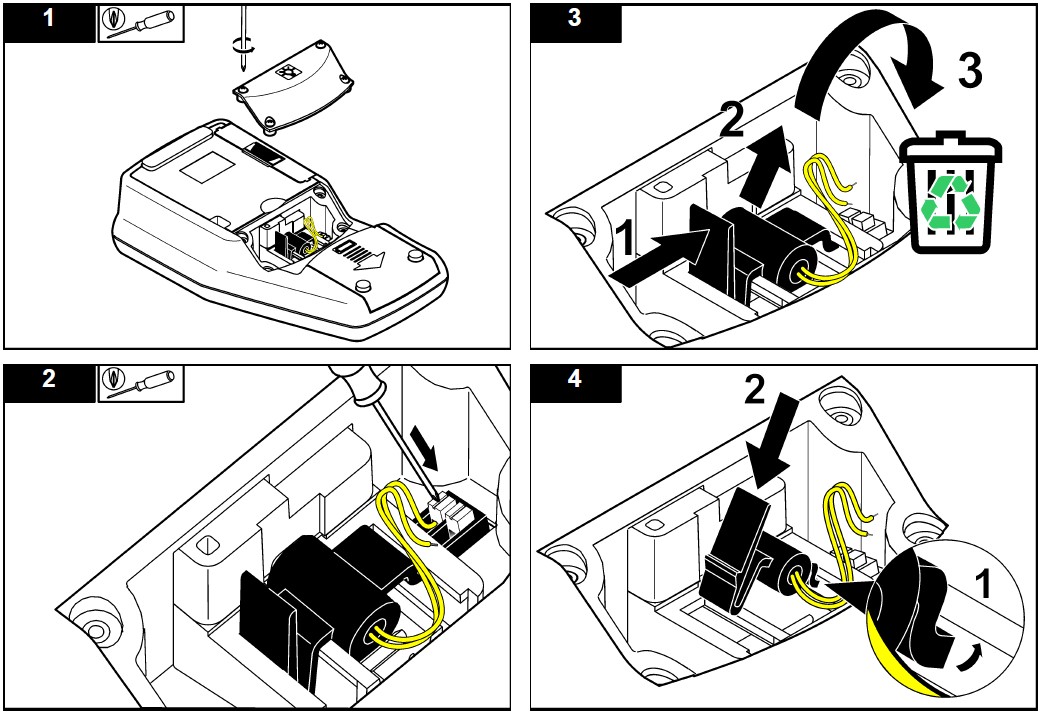

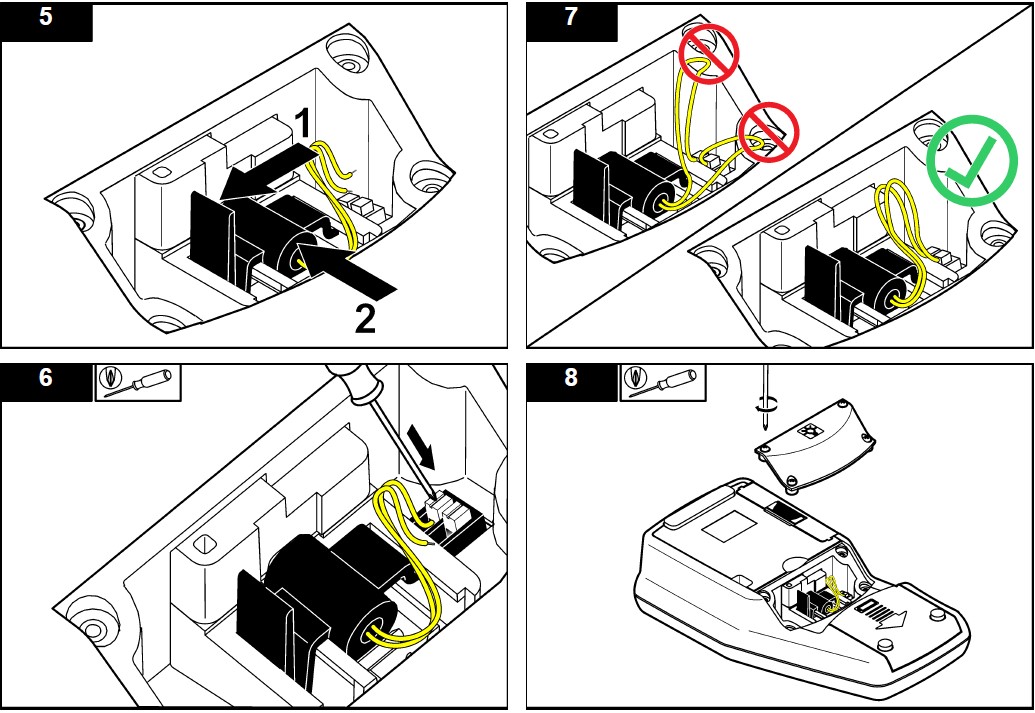

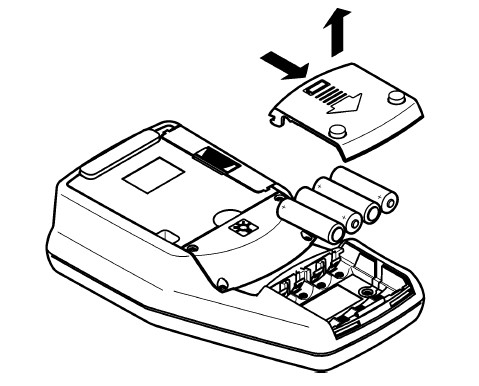

注： 充電電池僅可通過 USB/電源模塊充電。有關詳情，請參閱模塊文檔。 有關電池安裝，請參閱圖 3。
|
圖3 3 安裝電池 |

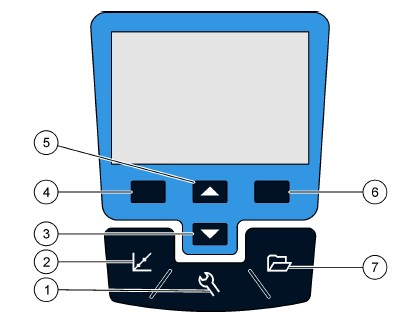

用戶界面及導航用戶界面 圖4鍵盤說明
|

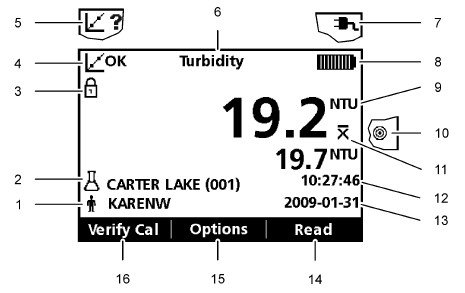

顯示屏說明 測量屏幕顯示濁度、單位、校準狀態、日期和時間、操作員 ID（如果設置） 和試樣 ID（如果設置）。請參閱圖 5。 圖 5 單屏幕顯示
|
| 導航 儀表包括“設置”菜單、“計數選項”菜單、“校準選項”菜單和“校準驗證”菜單， 從而可更改多個選項。使用向上和向下鍵，突出顯示不同的選項。按下向右鍵以選擇選項。有兩種方法可更改選項：
開啟和關閉儀表。 按下開/關鍵以開啟或關閉儀表。如果儀表未開啟，請確定電源或電源模塊是否安裝正確，或交流電源是否正確連接到電源插座。 注： “自動關閉”選項也可用于關閉儀表。請參閱電源管理 第 11。 更改語言 有三個選項可設置語言：
可從“日期和時間”菜單中更改日期和時間。 |
年-月-日 12 小時 日-月-年 24 小時 日-月-年 12 小時 月-日-年 24 小時 月-日-年 12 小時 日期 輸入當前日期 時間 輸入當前時間 顯示屏上將顯示當前日期和時間。設置日期和時間后，儀表準備讀數。 標準操作 使用試樣 ID 試樣 ID 標記用于將讀數與特定試樣位置相關聯。如果已分配，保存的數據將包括此 ID。< >在“設置”菜單中選擇試樣 ID。選擇、創建或刪除試樣·ID： 選項 說明 當前 ID 從列表中選擇一個 ID。當前 ID 將與試樣數據相關聯，直到選擇其他 ID 為止。 新建試樣 ID 輸入新試樣 ID 的名稱。刪除試樣 ID 刪除現有試樣 ID。 |
使用操作員 ID操作員 ID 標記用于將讀數與單個操作員相關聯。所有保存的數據將包括此 ID。
新建操作員 ID 輸入新操作員 ID 的名稱（最多可輸入 10 個名稱）。刪除操作員 ID 刪除現有操作員 ID。 使用 StablCal® 標準校準濁度計注： 為確保最佳精確度，請?jiān)谛?zhǔn)期間使用相同試樣容器或四個匹配試樣容器的所有讀數。請將試樣容器插入儀器的容器室內，以便菱形或定向標記與容器室前面凸起的定向標記對齊。
|
可在“常規”讀數模式、“信號平均”模式或“快速沉淀濁度”模式下進行讀數。有關詳情，請參閱讀數模式 第 15。為獲得精確的濁度讀數，請使用潔凈的試樣容器并消除氣泡（脫氣）。 測量說明采用正確測量方法對于最大限度地減少儀器變化、雜散光和氣泡所帶來的影響十分重要。使用以下測量說明以進行正確的測量。儀器
|
試樣容器

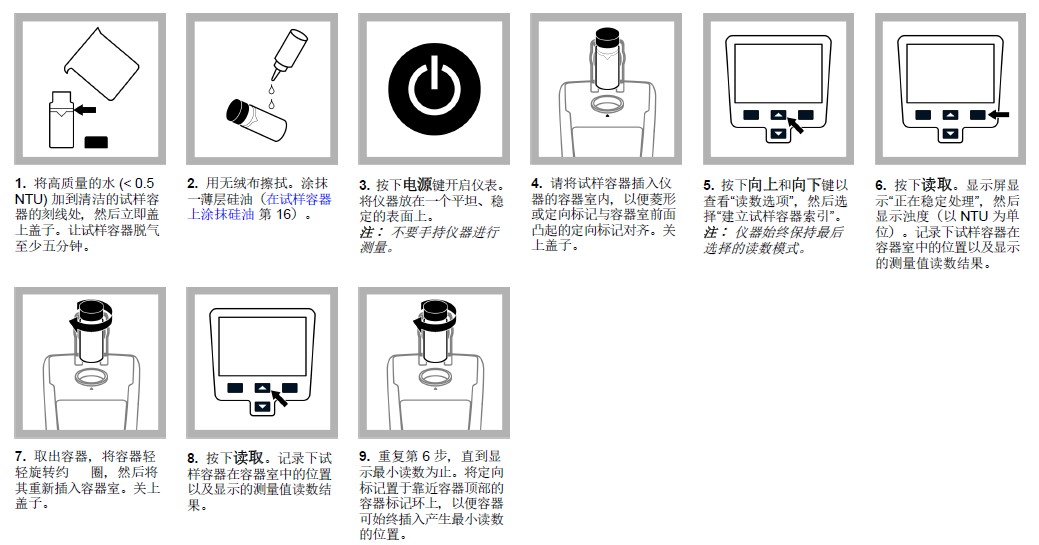

濁度測量步驟
|
數據管理 以下數據類型將保存在數據日志中：
查看數據日志數據日志包括讀數日志、校準日志和驗證校準日志。所有日志可按日期排序。
|
| 讀數日志 讀數日志 - 顯示日期、時間和讀數模式以及關聯的校準數據。 校準日志 校準日志 - 顯示校準數據的日期和時間以及有關校準的其他信 息。 驗證校準日志 驗證校準日志 - 顯示校準驗證日期和時間以及有關驗證的其他信息。 所有日志（按日期） 刪除數據日志顯示最近的數據和其他信息。圖標顯示數據來自讀數、校準還是校準驗證，以及標識讀數模式（如適用）。 有兩種方法可在“數據管理”菜單中刪除保存的讀數： 1. 按下數據管理鍵，然后選擇“刪除數據日志”。
發送已保存的數據數據可保存并傳輸?shù)酱蛴C(jī)、計算機或 USB 存儲設備。數據將格式化為XML 文件。將 USB/電源模塊安裝到儀表上并接入交流電源。有關詳情， 請參閱模塊文檔。 高級操作顯示對比度< >按下設置鍵，然后選擇“顯示對比度”。使用向上和向下鍵以調整顯示對比度，然后按“確定”。電源管理使用電源管理以更改背光選項和電池省電自動關閉選項。 |
注： 當儀表接入交流電源時，電源管理不可用。
分鐘、5 分鐘 注： 背光鍵（Meter overview）可開啟和關閉背光。 自動 為最大限度地延長電池使用壽命，請?jiān)O(shè)置如果未按下任何鍵多長時間關閉 后儀表將自動關閉：1 分鐘、2 分鐘、5 分鐘、10 分鐘、30 分鐘、1 小時 設置聲音選項在按下按鍵、完成讀數或校準提示到期時，儀表會發出聲音。
安全選項“安全選項”菜單用于保護儀表設置。如果沒有密碼，則不可訪問“設置日期和時間”、“刪除數據日志”、“恢復工廠默認設置”和“恢復工廠校準”屏幕。 將密碼保存在安全且易取的地方。如果忘記指定的密碼且“安全選項”已啟用，操作員將無法訪問受限制的菜單。如果丟失密碼，請技術支持部聯系。 啟用安全選項安全選項和設置密碼選項一同用于防止訪問受限制的菜單。 |

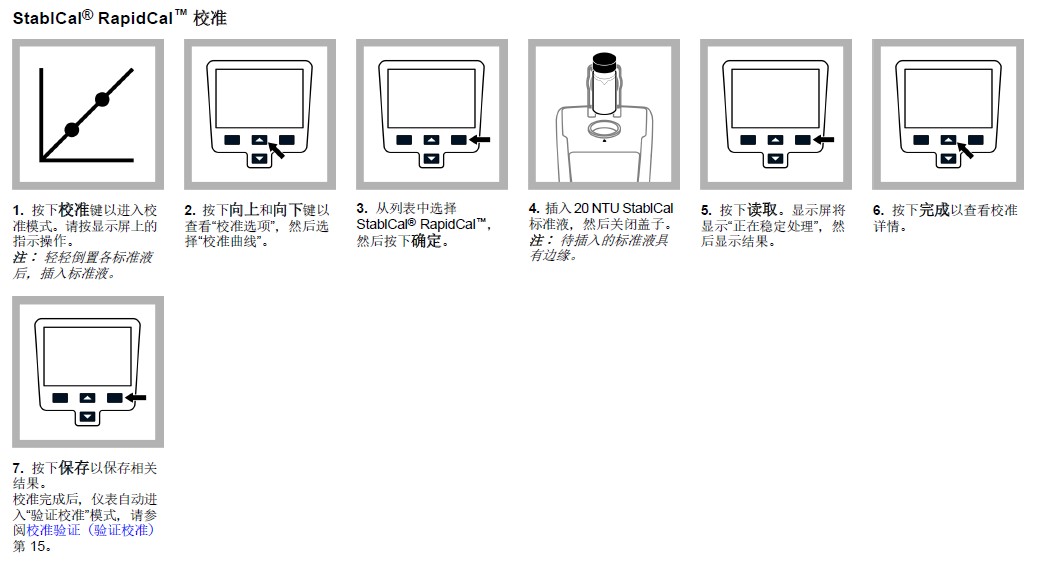

查看儀表信息此儀器信息菜單顯示儀表名稱、型號、軟件版本、序列號和可用的操作員ID 和試樣 ID 等具體信息。可提供 10 個操作員 ID 和 100 個試樣 ID。 1. 按下設置鍵，然后選擇“儀表信息”。 校準此便攜式濁度計在出廠時已通過 Formazin 標準液進行標準。在收到儀表后應對其進行校準，以獲得最佳結果。制造商建議應每三個月使用StablCal® 穩定標準液或 Formazin 標準液進行校準。注： 在“校準選項”菜單中設置校準提示重復，以進行定期校準。每周驗證校準一次。 校準選項校準選項包括校準記錄、校準曲線、校準提示重復和恢復工廠校準。1. 按下校準鍵，然后按下向上和向下鍵。 |
選項 說明 校準記錄 校準記錄顯示校準儀表的次數列表。選擇日期和時間以查看校準數據匯總。 校準曲線 選擇其中一個校準曲線進行校準： StablCal® RapidCal™ (0–40 NTU) StablCal® (0–1000 NTU) Formazin RapidCal™ (0–40 NTU) Formazin (0–1000 NTU) Degrees (0–100 mg/L) SDVB (0–1000 NTU) 自定義 (0–1000 NTU) 校準提示重復 恢復工廠校準 當校準到期時，儀表將發出聲音。選擇以下其中一個時間間隔選項，然后按“確定”：關、1 天、7 天、30 天、60 天、90 天 將刪除所有用戶校準?；謴?fù)原始的工廠校準。 校準標準概覽 關于校準標準概覽，請參閱。表 1 校準概覽
|
||||||||||||||||||||||||||||||||||||||||
第13頁
第14頁

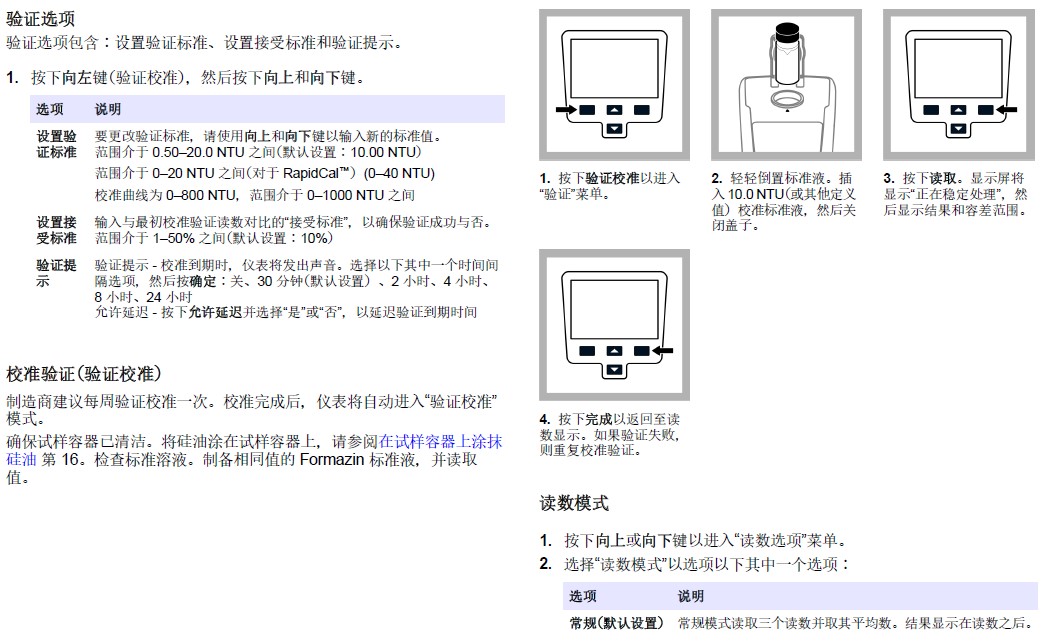

第15頁

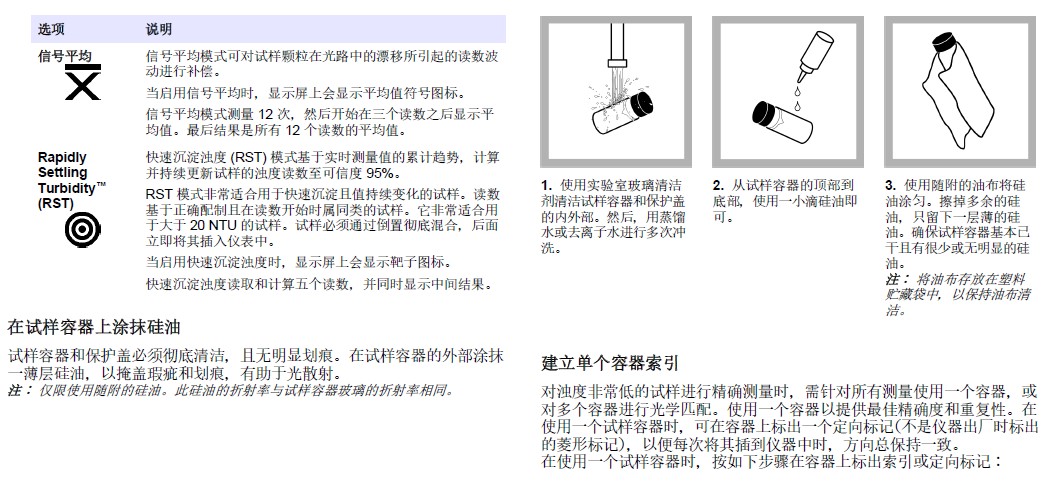

| 清潔儀表 儀表可免維護且在正常運行期間無需定期清潔。儀表的外表面可能需要清潔。 注： 請勿使用溶劑清潔儀表，以防損壞原料。
|
更換電池 有關電池更換，請參閱圖 3 第 6。
|
第17頁
第18頁
故障排除
|
|
更換部件與配件
|
更換部件
|
